ERS 앵커공법(특허 제 10-2852594호)
지반 교란 방지 장치를 이용한 역순환 천공 방식으로 EARTH ANCHOR를 시공하는 공법
시공순서
- 흙막이 벽체 시공
- 외측 CASING 및 천공 ROD 연결
- 천공 완료
- 천공 ROD 제거
- ANCHOR체 삽입
- 외측 CASING 인발
- GROUTING
- ANCHOR 인장
공법특성
-

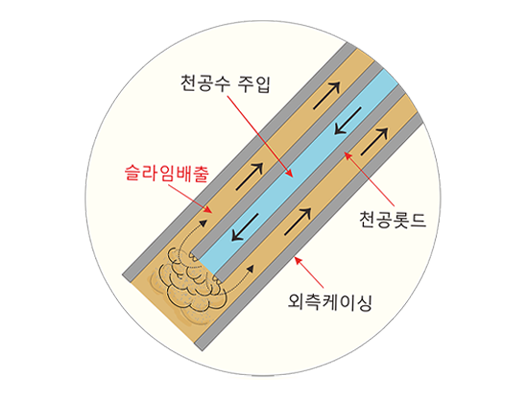

지반 절삭 슬라임 케이싱 내부로 배출 → 지반교란 최소화
천공 중 배면지반의 지하수 유출 최소화 → 배면지반 침하 방지에 효과적
원지반의 세굴 및 여굴 발생 최소화 → 그라우팅 주입량 감소, 지반 강도 유지
원지반의 교란 최소화 → 앵커 정착장의 장기적 안정성 확보에 유리
천공 중 배면지반 침하 최소화 → 인접 도로, 보도 등 구조물 보수 비용 감소

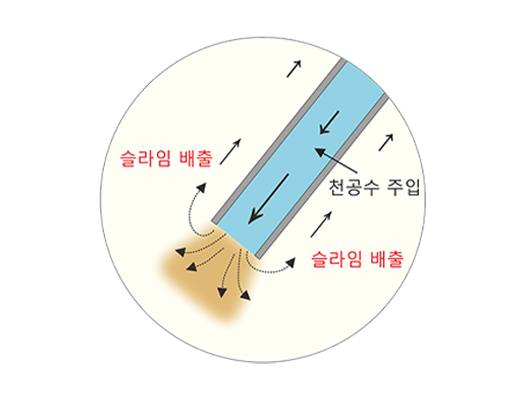

| 기존 공법 | 특허 공법 |
|---|---|
 |
 |
적용범위
-
여굴 발생에 따른 배면부 침하가 예상되는 점토층, 모래층 등의 연약 지반
자유장 및 정착장의 상부에 각종 구조물 또는 보도, 차도 등이 위치하는 경우
ANCHOR 정착장의 장기적인 안정성이 우려되는 지반
안정성 효과
-
지반에 대한 교란이나 세굴 방지로 흙막이 배면 지반의 안정성 확보에 유리
EARTH ANCHOR 정착장의 마찰저항력 증가
그라우팅 주입량 감소 및 그라우팅 효과 증가
배 면 지반의 전단강도 감소 방지 효과
지하층 굴착공사 중 위와 같은 효과로 흙막이 벽체의 안정성 확보
굴착공사 중 인접 도로, 보도 및 구조물 등의 보수 비용 감소 효과
