개량토를 활용한 사면보강 · 복원 공법
(SR공법, 특허제10-1179582호)
- 비탈면 안정성 저하
- 원호활동파괴 및 암반붕락 등 사면붕괴 가능성 높아짐
- 사면보강 필요
- SR공법
- 지반조건(토사, 암반 등)에 제한을 받지않음
- 공정관리 및 품질 양호
- 주변환경과 어울리는 녹화가능
- 표면풍화, 침식, 세굴, 붕괴방지 및 자연친화적 미관 형성에 적합한 친환경 공법
시공상세단면
 |
적용사면 (SR-1,2) |
|---|---|
|
표면 보호 및 보강
|
 |

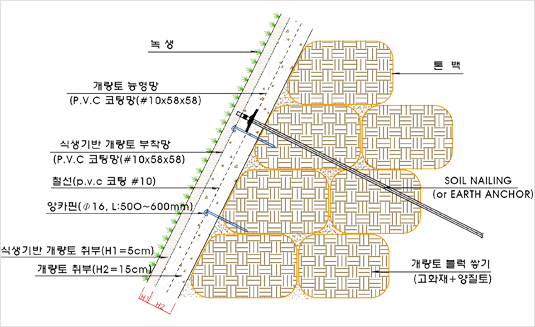

적용사면 (SR-3,4) |
|---|---|
|
붕괴사면 복원
|
공법 특성SR공법
- 시공방법
-
능형망 설치 후 양질토와 친환경 고화재를 혼합하여 절개지 사면 등에 뿜어 붙임
- 공법특성
-
토사 및 암반 비탈면 모두 적용 가능
사면의 경사와 형상에 관계없이 적용 가능
반복적인 취부로 파괴면의 형상에 관계없이 복원 가능
양질토와 친환경 고화재를 사용하므로 폐기물 발생 없음
반발률이 거의 없어 재료 손실 적음
주변 환경에 어울리는 녹화 가능
- 공법특성비교
-
구분 SR 공법 녹생토공법 숏크리트공법 안정성 표면유실 방지기능 탁월
표면유실 방지기능 탁월
표면유실 방지기능 탁월
적용성 붕괴사면 복원 가능
토사사면 적용 가능
급경사지 적용 가능
붕괴사면 복원 불가
급경사지 적용 불가
암반사면 적용 가능
급경사지 적용 가능
환경성 필요시 녹화 가능
환경 친화적임
주변에 어울리는 녹화
환경 친화적임
표면녹화 불가
con’c 폐기물 발생
친환경 고화재 특성
- 화학적 구성성분
-
구성성분 함량(%) 실리카(SiO₂) 8.7 알루미나(Al₂O₃) 23.1 적철광(Fe₂O₃) 1.4 석회(CaO) 42.3 이산화황(SO₂) 20.7 이산화티타늄(TiO₂) 1.0 마그네시아(MgO) 1.5 강열감량 1.8
- 물리적 성질
-
구분 친환경 고화재 분말도 4,500±300㎠/g 비중 2.85~3.15
- 환경적 특성
-
PH 9~11 6가크롬(Cr6+) 환경기준치 이하
- 고화재 혼합비율에 따른 강도특성(7일강도기준)
-
구분 4% 혼합 6% 혼합 7% 혼합 최대일축압축강도 20~25 kN/㎡ 30~35 kN/㎡ 35~40 kN/㎡
시공순서
- 01. 비탈면 붕괴
- 02. 보강구간 사면정리
- 03. 사면보강재 시공(Nailing, Anchor 등)
- 04. 개량토 포설
- 05. 능형망 및 수평철근 설치
- 06. 녹생토 포설
- 07. 사면복원 및 보강 완료
- 08. 시공완료 후 (1년 경과)
| 녹생기반 개량토 취부 | 개량토 블럭 쌓기&개량토 취부 | 개량토 취부후 영구앵커 설치 |
|---|---|---|
 |
 |
 |
